七氟丙烷自動滅火系統的工作原理
作者：億杰北京消防工程?? 添加時間：2018-11-06 15:38

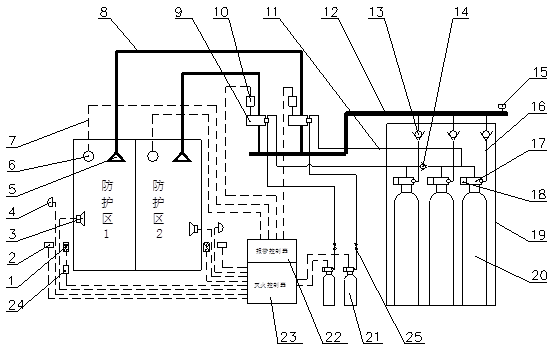

管網式七氟丙烷自動滅火系統的工作原理圖：
管網式系統示意圖
管網式系統示意圖
| 1.緊急啟停按鈕 | 2.放氣指示燈 | 3.聲報警器 | 4.聲光報警器 |
| 5.噴 嘴 | 6.火災探測器 | 7.電氣控制線路 | 8.滅火劑輸送管道 |
| 9.選擇閥 | 10.信號反饋裝置 | 11.啟動管路 | 12.集流管 |
| 13.滅火劑管路單向閥 | 14.啟動管路單向閥 | 15.安全泄壓閥 | 16.壓力軟管 |
| 17.滅火劑容器閥 | 18.機械應急啟動把手 | 19.瓶組架 | 20.滅火劑容器 |
| 21.啟動裝置 | 22.報警控制器 | 23.滅火控制器 | 24.安全隔離裝置 |
| 25.低泄高密閥 |
