七氟丙烷鋼瓶可以充裝多少滅火劑
作者：億杰北京消防工程?? 添加時間：2020-12-03 16:14
七氟丙烷鋼瓶可以充裝多少滅火劑

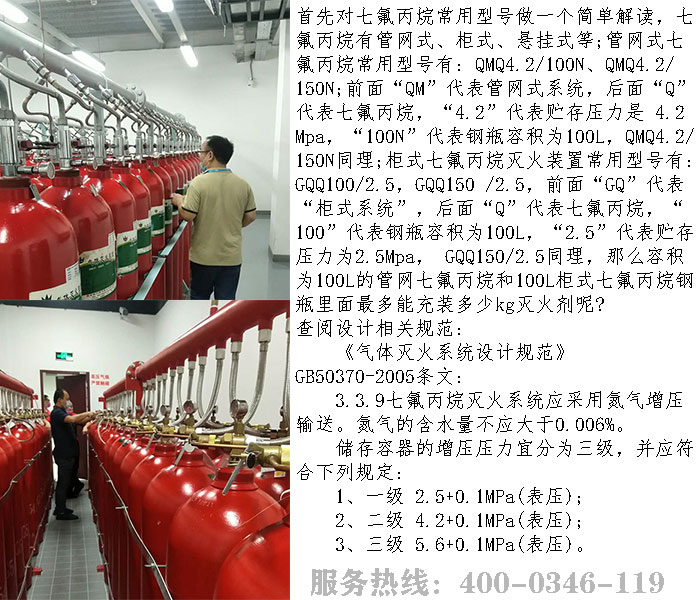

首先對七氟丙烷常用型號做一個簡單解讀，七氟丙烷有管網式、柜式、懸掛式等;管網式七 氟丙烷常用型號有：QMQ4.2/100N、QMQ4.2/150N;前面“QM”代表管網式系統，后面“Q”代表七氟丙烷，“4.2”代表貯存壓力是 4.2Mpa，“100N”代表鋼瓶容積為100L，QMQ4.2/150N同理;柜式七氟丙烷滅火裝置常用型號有：GQQ100/2.5，GQQ150 /2.5，前面“GQ”代表“柜式系統”，后面“Q”代表七氟丙烷，“100”代表鋼瓶容積為100L，“2.5”代表貯存壓力為2.5Mpa， GQQ150/2.5同理，那么容積為100L的管網七氟丙烷和100L柜式七氟丙烷鋼瓶里面多能充裝多少kg滅火劑呢?
查閱設計相關規范：
《氣體滅火系統設計規范》 GB50370-2005條文：
3.3.9七氟丙烷滅火系統應采用氮氣增壓輸送。氮氣的含水量不應大于0.006%。
儲存容器的增壓壓力宜分為三級，并應符合下列規定：
1、一級 2.5+0.1MPa(表壓);
2、二級 4.2+0.1MPa(表壓);
3、三級 5.6+0.1MPa(表壓)。
3.3.10七氟丙烷單位容積的充裝量應符合下列規定：
1、一級增壓儲存容器，不應大于1120kg/m³;
2、二級增壓焊接結構儲存容器，不應大于950kg/m³;
3、二級增壓無縫結構儲存容器，不應大于1120kg/m³;
4、三級增壓儲存容器，不應大于1080kg/m³。
根據以上規范得出：柜式七氟丙烷滅火裝置采用的鋼瓶一般為2.5MPa，為一級增壓儲存容器，一般為焊接鋼瓶，其充裝量不應大于1120kg/m³。
管網4.2MPa七氟丙烷滅火系統采用的鋼瓶為4.2MPa，為二級增壓，有焊接鋼瓶和無縫鋼瓶兩種。焊接鋼瓶的充裝量不應大于950kg/m³;無縫鋼瓶的充裝量不應大于1120kg/m³。
再次查閱七氟丙烷產品相關規范：
柜式七氟丙烷滅火系統生產應遵循的規范《柜式氣體滅火裝置》GB16670-2006。其中對柜式七氟丙烷滅火裝置鋼瓶規定大充裝量為1150kg/m³。
管網七氟丙烷滅火系統生產應遵循的規范《氣體滅火系統及部件》GB25972-2010，其對鋼瓶充裝量的規定如下：
a)內貯壓式七氟丙烷滅火系統大充裝密度：
—2.5MPa貯存壓力時為1120kg/m3;
—4.2MPa貯存壓力時(焊接結構貯存容器)為950kg/m3;
—4.2MPa貯存壓力時(無縫結構貯存容器)為1120kg/m3;
—5.6MPa貯存壓力時為1080kg/m3。
懸掛式七氟丙烷滅火裝置生產應遵循的規范《懸掛式氣體滅火裝置》GA13-2006，其對懸掛式七氟丙烷滅火裝置鋼瓶的充裝量大值規定為1150kg/m³。
設計規范和產品規范兩種規范做一個對比：
可以看出，預制七氟丙烷和懸掛式七氟丙烷滅火裝置的設計規范與產品規范對大充裝量的規定不一致。到底應該選用哪個值呢?個人認為，設計規范是氣體滅火系統設計應用時采用的規范，所以在確定鋼瓶的大充裝量時應采用設計規范。
結論：
根據體積換算公式 1m³=1000L得出：
柜式七氟丙烷的大充裝量為1.12kg/L;
4.2MPa有管網七氟丙烷的鋼瓶大充裝量0.95kg/L;
1.6MPa懸掛式七氟丙烷的鋼瓶大充裝量1.12kg/L。
后回到開頭的問題，容積為100L的柜式七氟丙烷鋼瓶大充裝量為：100L*1.12kg/L=112kg;容積為100L的4.2MPa管網七氟丙烷鋼瓶(焊接)大充裝量為：100L*0.95kg/L=95kg，其他容積的鋼瓶以此類推;工程實際應用中鋼瓶充裝多少，還需根據防護區的功能和體積進行計算。特別是管網七氟丙烷氣體滅火系統，需要考慮多個防護區的均衡、輸送距離等，實際充裝量會比大充裝量低。
